Wendeltreppe aus Stahl | Gustav Epple Bauunternehmung GmbH

2021, Stuttgart

Mit dem bewussten Bekenntnis zum Standort Stuttgart und einem Novum in der Bautechnik realisierte die Gustav Epple Bauunternehmung GmbH ihre neue dreigeschossige Firmenzentrale mit einer monolithischen Außenwandkonstruktion aus Dämmbeton und verzichtete damit gänzlich auf künstlich hergestellte Dämmstoffe. Das 1909 im Stadtteil Degerloch als kleine Zimmerei gegründete Generalunternehmen ist bundesweit mit mehreren Niederlassungen vertreten und setzt mit der Philosophie „Anders.Bauen“ hohe Standards für anspruchsvolles, kreatives und ökologisches Bauen. Entsprechend der Grundstücksform wurde der Grundriss als leicht abgewandeltes Dreieck konzipiert. Im Gebäudeinneren dominiert auf ca. 4.300 qm puristisches Design mit Sichtbetonelementen, Holzoberflächen und einer freitragenden Wendeltreppe aus Stahl.

Skulpturale Dynamik

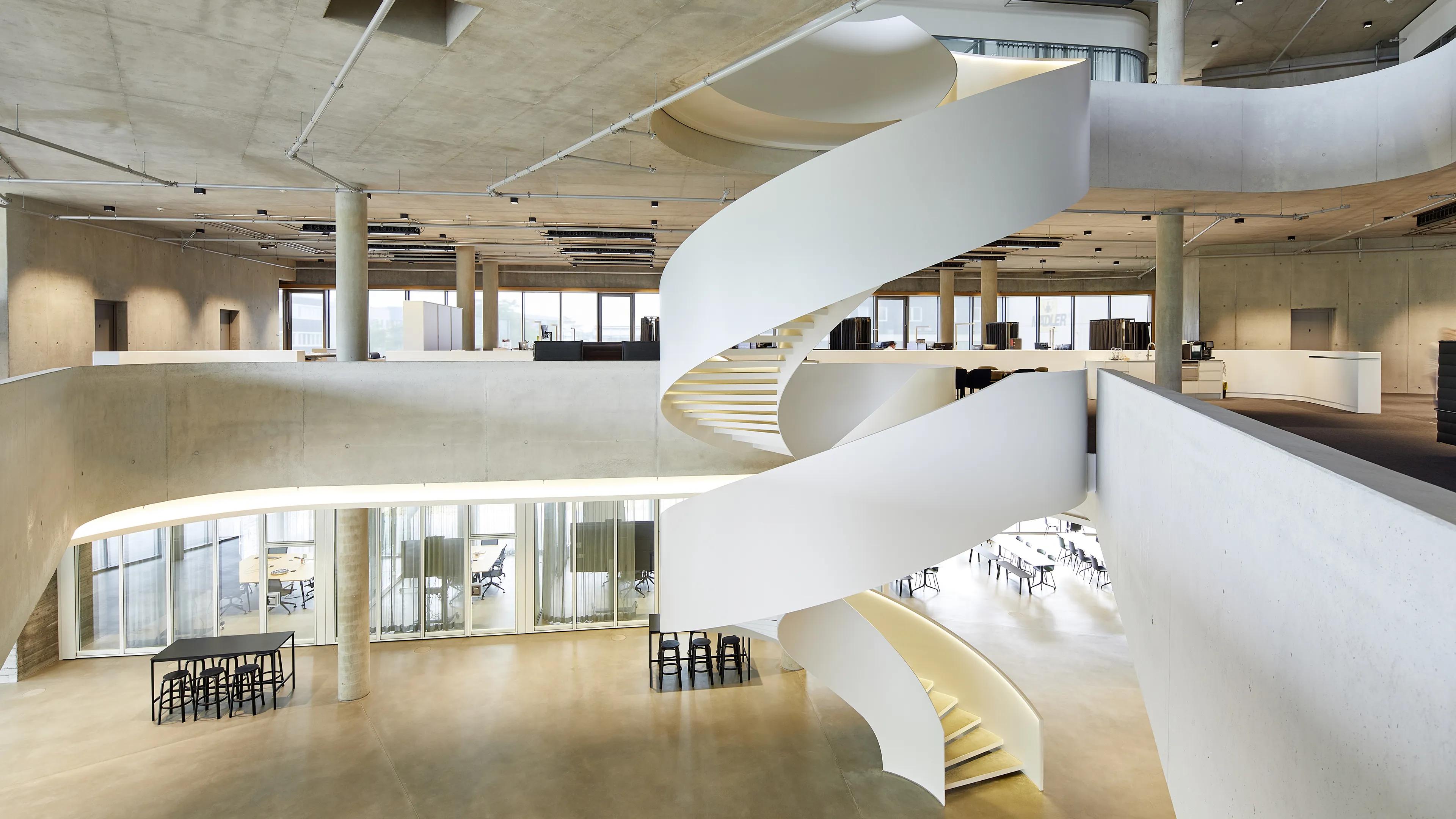

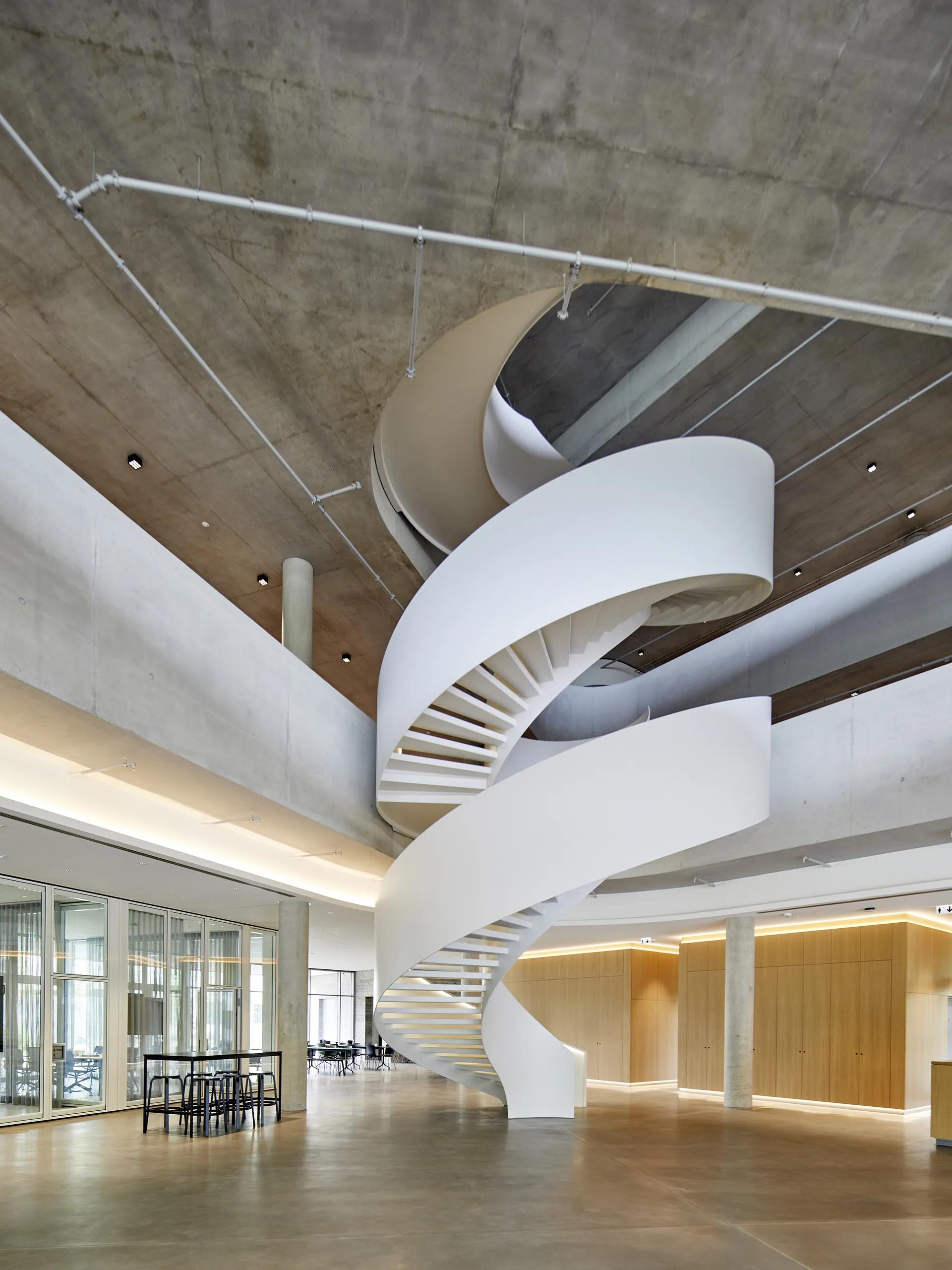

Die als Open-Space-Konzept entstandenen Arbeitsebenen sind um das lichtdurchflutete Atrium angeordnet und werden zentral mit einer Wendeltreppe aus Stahl verbunden. Die Stahltreppe fasziniert weit über ihre Funktion als Verbindungselement hinaus mit starker skulpturaler Dynamik und entspricht der offenen, klaren Architektur des Gebäudes. Gerundet und entsprechend der dreiecksförmigen Deckenöffnungen konstruiert, bildet die Wendeltreppe aus Stahl Mitarbeitenden und Besuchenden einen markanten Blickfang und kontrastiert als Stahlobjekt mit dem innenarchitektonischen Konzept aus Sichtbeton und Holzverkleidungen.

Insights

Projektdetails

  • freitragende Wendeltreppe aus Stahl mit beidseitigen, brüstungshohen Flachstahlwangen als Absturzsicherung
  • 2 Treppenläufe EG – 1. OG – 2. OG; gleichmäßig gerundet
  • Durchmesser Innen-/Außenwange ca. 2.320 mm / 5.320 mm
  • Wangenhöhe ca. 1.490 mm, Wangenstärke ca. 15 – 25 mm
  • Laufbreite ca. 1.500 mm
  • Zwischenpodest und Austrittspodest jeweils analog zum Lauf der Wendeltreppe aus Stahl

  • Stahlblech-Kastenstufen, 6 mm, vorder- und rückseitig nach oben gekantet, oberseitig Deckblech bündig eingeschweißt, Hohlraumdämmung mit Mineralwolle
  • Edelstahl-Antrittskante als Kantenschutz, oberseitig und bündig zur Belagseinfassung aufgeschweißt
  • Stahlpodeste 1./2. OG analog zur Trittstufenkonstruktion, mit zusätzlichen Querrippen aus Doppel-T-Trägern, unterseitig mit Abschlussblech geschlossen –> Kastenkonstruktion mit glattflächiger Unteransicht und entsprechend des Treppenlaufs mit jeweils unterschiedlichen Öffnungswinkeln

  • Flachstahlkonstruktion beidseitig an Wendeltreppe aus Stahl, oberseitig horizontal und nach innen auskragend an Brüstungswangen angeschweißt, 50 x 10 mm
  • Weiterführung an den Podesten der Wendeltreppe aus Stahl

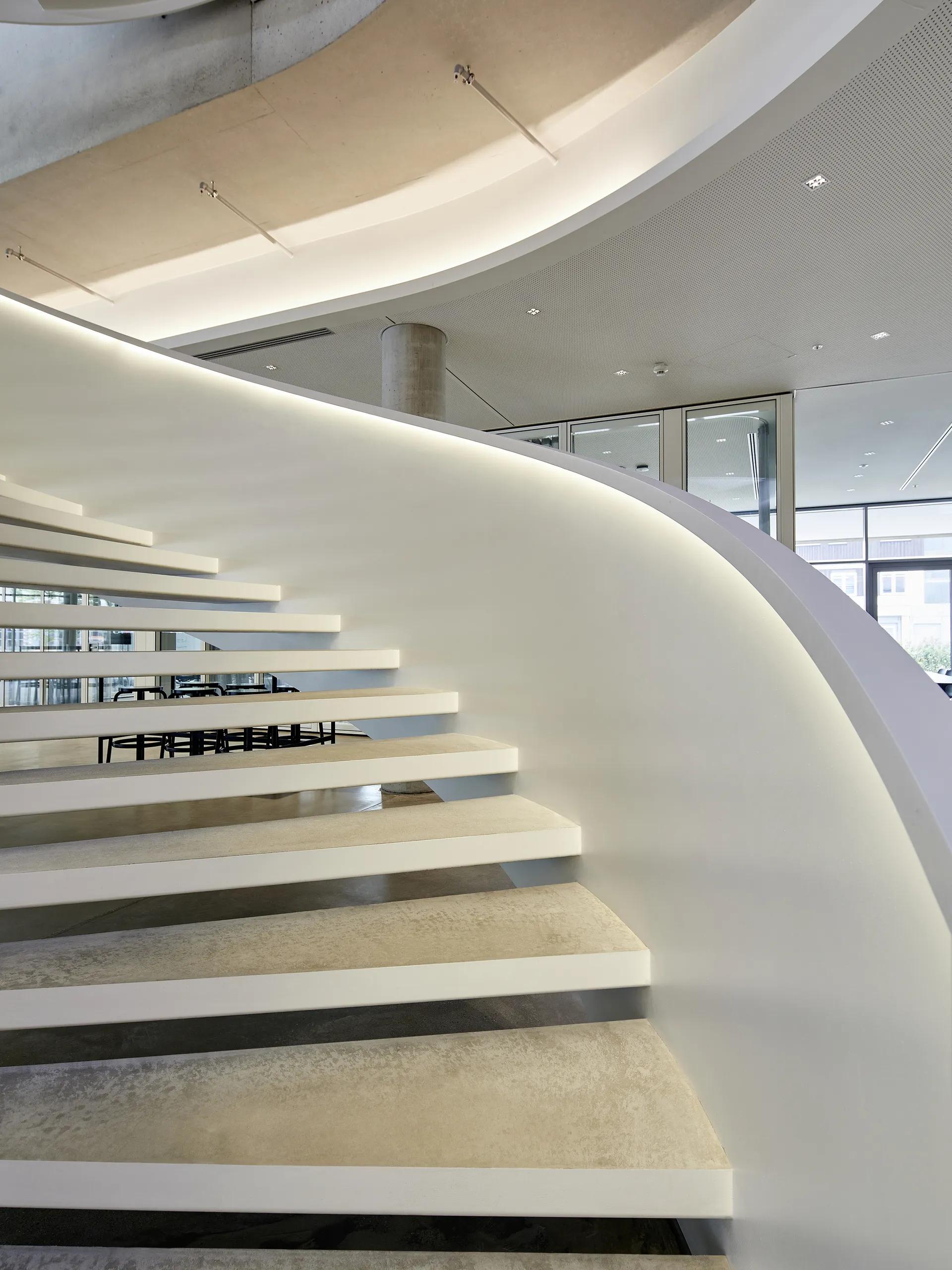

  • Erweiterung zur Lichtvoute mit vertikal verschweißtem Flachstahl, 40 x 10 mm
  • optischer Abschluss am An- und Austritt mit senkrechtem, rechteckigem Hohlprofil; fungiert auch als Kabelführung

  • CAD-Entwurfs- und Konstruktionsplanung und umfangreiche 3D-Detaildarstellungen (Axiometrie) mit frei wählbaren Blickwinkeln für die Stahltreppe
  • Berechnung und Erstellung der prüffähigen Statik und eines Schwingungsnachweises für die Wendeltreppe aus Stahl

Architektur

a+r Architekten GmbH Stuttgart
